Tapones de Fractura Línea Fangio | Flecha de Plata

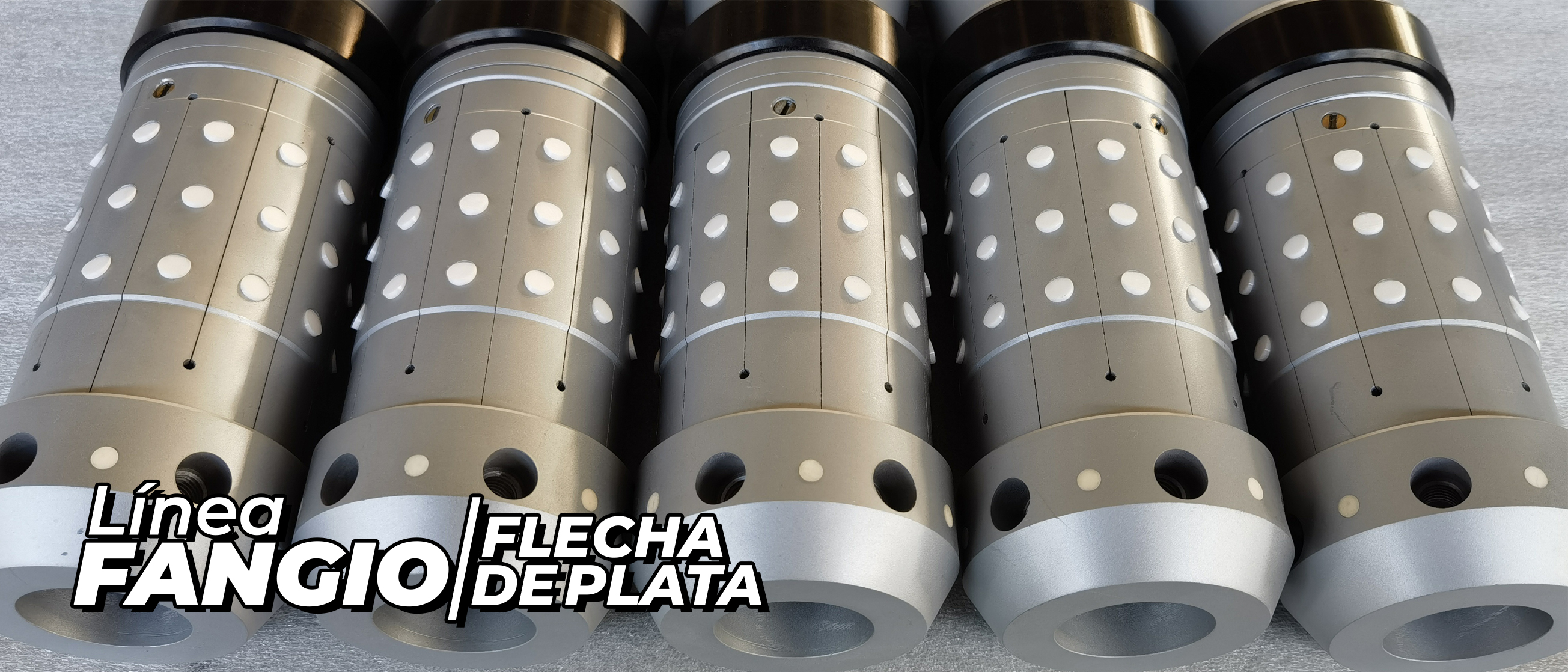

Tapón de Fractura Soluble - Anclaje Único

Nuestros tapones se fabrican y se diseñan en función de las características de cada condición de fondo de pozo, específicamente el contenido de iones de cloruro, temperatura, presión y tiempo de trabajo.

Características

• ID 50%-80% más grande que el convencional.
• Elemento de sellado 90% más pequeño que el convencional.
• Diseño compacto con características que previenen un asentamiento prematuro.
• Longitud más corta apta para ser utilizada en un casing deformado.
• Tamaño pequeño para una disolución más rápida y con menos residuos.

Condiciones de Operación

• Diámetros de casing: 3.5–5.5"
• Temperaturas: 30–180°C
• Salinidad: 100–40,000 ppm
• Ambientes ácidos (requieren pruebas de resist. a corrosión)
• Condiciones de alta presión y temperatura
• Tiempo estático antes de fractura: 12–18 horas
• Caudal de bombeo recomendado: 1.5–3 m³/min (máx. 4 m³/min)
• Tiempo de disolución: Comienza después de 24 horas
• Compatibilidad: Compatible con herramientas de instalación Baker (no requiere adaptador)

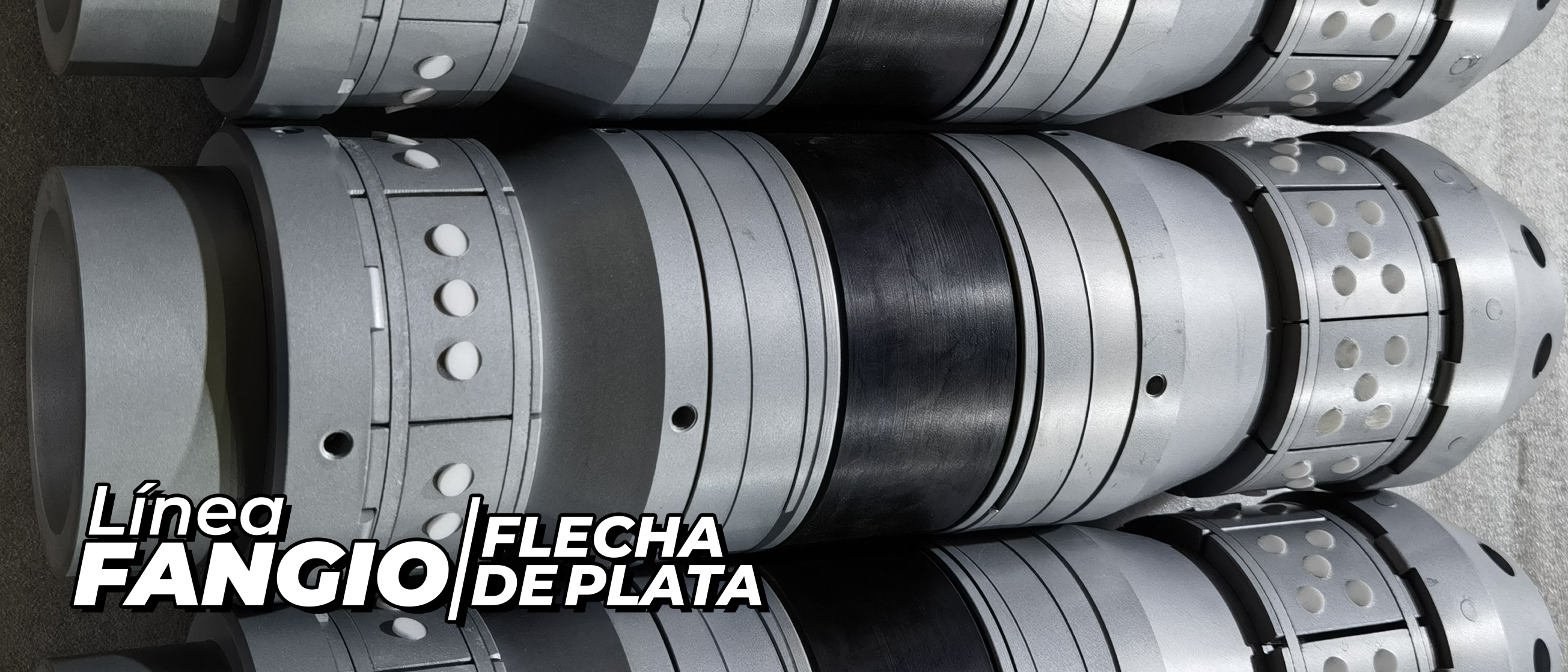

Tapón de Fractura Soluble - Doble Anclaje

El tapón soluble de doble mordaza está diseñado para el sellado temporal durante la fractura por etapas de pozos de petróleo y gas, y se disuelve rápidamente en los fluidos del pozo después de su instalación.

Características

• Estructura simple y rendimiento estable.
• El cuerpo, el elemento de sellado de goma, las cuñas y las bolas de sellado son solubles.
• Ahorra tiempo de construcción y reduce eficazmente el costo de desarrollo de pozos de petróleo y gas
• Adecuado para pozos de diferentes profundidades, no requiere perforación ni rotación después de la construcción.
• El tiempo de disolución se puede ajustar según los requisitos del cliente.

Especificaciones Técnicas

• Casing Size: 5 in, 21.4 lb/ft ~ 24.1 lb/ft
• Corresponding Casing ID: φ101.6 mm ~ φ104.8 mm
• Dissolution Medium: Fresh water or high mineralization medium
• Main Body Material: Magnesium alloy
• Sealing Material: Dissolvable rubber
• Outer Diameter: Φ93 mm (3.661 in)
• Inner Diameter: Φ35 mm (1.378 in)
• Overall Length: 400 mm (15.75 in)
• Dissolvable Ball: Φ50 mm (2 in)
• Pressure Rating: 70 MPa (10,000 psi)
• Temperature Rating: 150 ºC (302 °F)

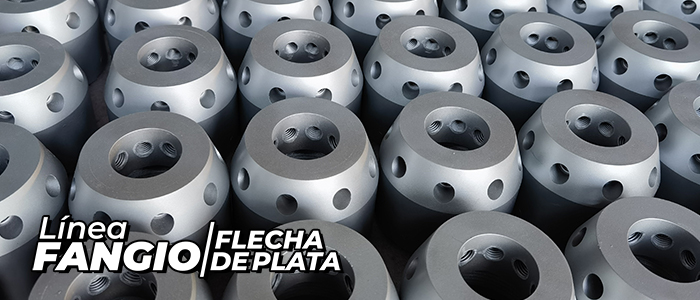

Tapón de Fractura Soluble - Slim

Tapón de fractura fabricado en aleación 100% soluble, diseñado para operaciones de completación en pozos con restricciones de diámetro en cañería.

Su diseño compacto permite una instalación eficiente sin necesidad de recuperación posterior, ya que se disuelve en condiciones controladas.

Podemos suministrar tapones para Casing con deformación con un OD de 88 mm, aplicable a Casing de 5"-21,4 mm a 5,5"-23mm y una presión nominal de 7250 PSI.

Especificaciones Técnicas

• Part Nº: FPS-5-21.4-88-50-120-7.25Ksi
• Min. ID: 1.969" (50mm）
• Temperature Rating: 248-356°F (120-180℃）
• Length: 12.48" (317mm)
• Holding Pressure Up to: 24 hrs.
• Downflow velocity: 1.5-3 (m³/min
• Ball Size: 2.5" (63.5mm）

Especificaciones Técnicas

• Maximum OD: 3,740" - 95 mm
• Minimun OD: 1,57" - 40 mm
• Ball Size: 2,00" - 50.8 mm
• Overall Length: 9,37" - 238 mm
• Temperature Range: 248-300 ºF - 120-150 ºC
• Pressure Rating for V6-R, V6, V5-R & V5: 69 Mpa
• Setting Tool: Baker#10

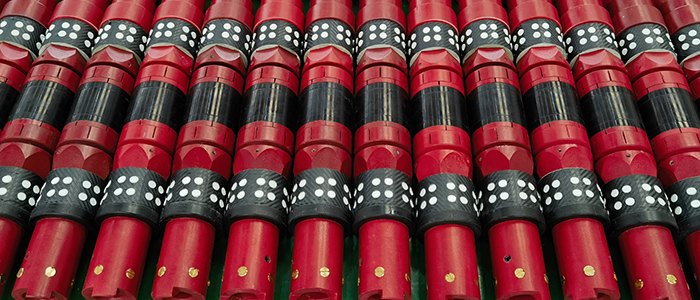

Tapones de Fractura Compuestos

• Soporta altas presiones y temperaturas.
• Gran fuerza de anclaje sin deslizamiento.
• El material compuesto se rota rápidamente.
• Mínima generación de residuos para una fácil limpieza.
• Permite operaciones multietapa más rápidas.

Caracteristicas

• Disponible en 3-1/2", 4", 4-1/2", 5", 5-1/2" y 7"
• Tiempos de rotado constantes de 5 a 15 min. o menores.
• La camisa y el adaptador de pines de corte esta diseñado para ser corrido con wireline o tubing utilizando herramientas asentadoras standard tipo Baker#10 y Baker#20.

Aplicaciones

• Operaciones de "plug and perf" en fracturas multi-etapa de pozos horizontales.
• Aislamiento zonal para producción.
• Pozos horizontales, desviados y verticales.
• Ambientes de alta presión y alta temperatura.
